Carretilla pórtico de neumáticos es un tipo especial de grúa pórtico que tiene una movilidad y adaptabilidad únicas en comparación con las grúas tradicionales. Este tipo de grúa carretilla pórtico se usa ampliamente en plantas prefabricadas, construcción de líneas transversales y otras ocasiones, y puede mover vigas largas y pesadas y otros elementos de manera eficiente y precisa. Aicrane ofrece soluciones de pórtico para satisfacer todas las necesidades.
Aicrane Carretilla Pórtico Usos Comunes
La carretilla pórtico es un equipo especial diseñado para transportar y manipular objetos grandes y pesados. Suele utilizarse en aplicaciones industriales y logísticas donde es necesario manipular objetos pesados, como en la industria de prefabricados de hormigón, construcción de tramos de puentes, construcción de túneles, almacenes logísticos externos, energía eólica, centrales eléctricas, calderas pesadas, puertos y astilleros, etc.
Estos sistemas de carretillas pórtico tienen un diseño único con patas grandes que pueden atravesar la carga, proporcionando estabilidad y control durante el transporte. Aquí veremos tres aplicaciones comunes para las grúas carretilla pórtico:

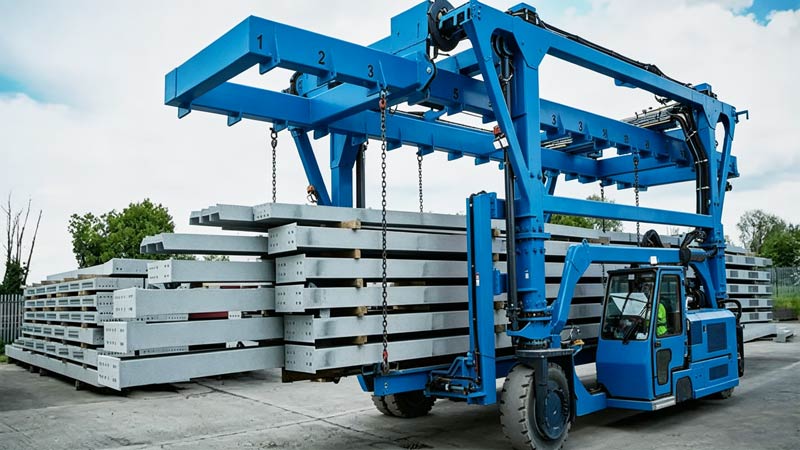

Carretilla pórtico de tipo neumático de jardín prefabricado
Función y propósito
- Transporte o apile las vigas de hormigón preparadas desde el pedestal de fabricación de vigas hasta la posición designada.
- Instale la viga de hormigón en el camión de transporte de vigas.
- La grúa carretilla pórtico en el patio de prefabricados también se puede utilizar para levantar otros elementos (como marcos de acero y encofrados) dentro del peso de elevación nominal en el patio de prefabricados para completar tareas que puedan ser útiles para la construcción del patio prefabricado.
Métodos de trabajo
- Para vigas tipo cajón, vigas en forma de U, vigas en forma de T y vigas en forma de I, la grúa pórtico de carretilla utiliza puntos de elevación duales para elevación y transporte, o se pueden usar dos grúas pórtico para elevación dual.
- Para vigas segmentadas, la carretilla puente grúa puede levantar y transportar las vigas en un único punto de elevación.
| Capacidad de elevación nominal | 50~800t |
|---|---|
| Luz | 5~40m |
| Altura máxima de elevación | 5~20m |
| Modo de dirección | Dirección independiente accionada por cilindros hidráulicos. |
| Modo de viaje | Neumáticos de accionamiento hidráulico |
| Velocidad de viaje del carro (carga completa) | 0~5m/min |
| Velocidad de viaje del carro (carga vacía) | 0~10m/min |
| Velocidad de elevación del carro (carga vacía) | 0~6m/min |
| Velocidad de elevación del carro (carga completa) | 0~3m/min |
| Velocidad de viaje de carga completa de la grúa | 0~10m/min (en terreno plano) |
| Velocidad de viaje de carga vacía de la grúa | 0~20m/min (en terreno plano) |
| Temperatura ambiente de trabajo | 0°C~+50°C |
| Entorno de trabajo Fuerza del viento | estado de funcionamiento ≤ grado 6 (velocidad del viento 20 m/s), estado de no funcionamiento ≤ clase 11 (velocidad del viento 42 m/s) |
Grúa pórtico de carretilla de construcción de líneas cruzadas
Función y propósito
La grúa pórtico con neumáticos de caucho se utiliza para la instalación transversal de segmentos de puentes prefabricados, incluido el levantamiento de segmentos prefabricados desde vehículos de transporte, su movimiento a través de líneas de construcción hasta la posición de instalación y luego la instalación, alineación y unión de los segmentos prefabricados.
Métodos de trabajo
- Para puentes de doble vía, ambos carros de grúa pueden funcionar simultáneamente para mejorar la eficiencia.
- Para puentes de vía única, se suele utilizar un solo carro grúa. El mecanismo de elevación utiliza un mecanismo giratorio que permite ajustes en tres direcciones para lograr la orientación del segmento requerida para la construcción.
| Capacidad de elevación nominal | 50~800t |
|---|---|
| Luz | 10~40m |
| Altura de elevación (desde el suelo hasta la parte superior de la viga cajón) | 5~40 m |
| Modo de dirección | Dirección independiente accionada por cilindros hidráulicos. |
| Modo de viaje | Neumáticos de accionamiento hidráulico |
| Capacidad de ascenso de pendientes | ± 2% |
| Velocidad de viaje del carro (carga completa) | 0~5m/min |
| Velocidad de viaje del carro (carga vacía) | 0~10m/min |
| Velocidad de elevación del carro (carga vacía) | 0~6m/min |
| Velocidad de elevación del carro (carga completa) | 0~3m/min |
| Velocidad de viaje de carga completa de la grúa | 0~15 m/min (en terreno plano) |
| Velocidad de viaje de carga vacía de la grúa | 0~30 m/min (en terreno plano) |
| Temperatura ambiente de trabajo | 0°C~+50°C |
| Entorno de trabajo Fuerza del viento | estado de funcionamiento ≤ grado 6 (velocidad del viento 20 m/s), estado de no funcionamiento ≤ clase 11 (velocidad del viento 42 m/s) |
Grúa carretilla pórtico de ruedas para uso especial
La grúa carretilla pórtico de ruedas es maniobrable y flexible y puede transportarse fácilmente. Se puede utilizar en la construcción de túneles, terminales portuarias y grandes talleres de producción de piezas de trabajo y otros lugares dentro y fuera. Puede diseñarse de acuerdo con las condiciones de construcción y los requisitos especiales de los objetos de elevación. La grúa pórtico sobre neumáticos de carretilla DTL100 para la colocación de techos de túneles está especialmente diseñada para las condiciones de trabajo especiales de la colocación de techos de túneles. Es fácil de operar y altamente eficiente.
Componentes principales
La grúa pórtico de neumáticos para colocación de techo de túnel DTL100 consta principalmente de viga principal, estabilizadores, carro de viaje tipo neumático, sistema de transmisión hidráulica, sistema de frenado hidráulico, sistema de dirección, grupo electrógeno, sistema eléctrico, sistema de control microeléctrico, sistema de elevación y dispositivo de seguridad, etc.

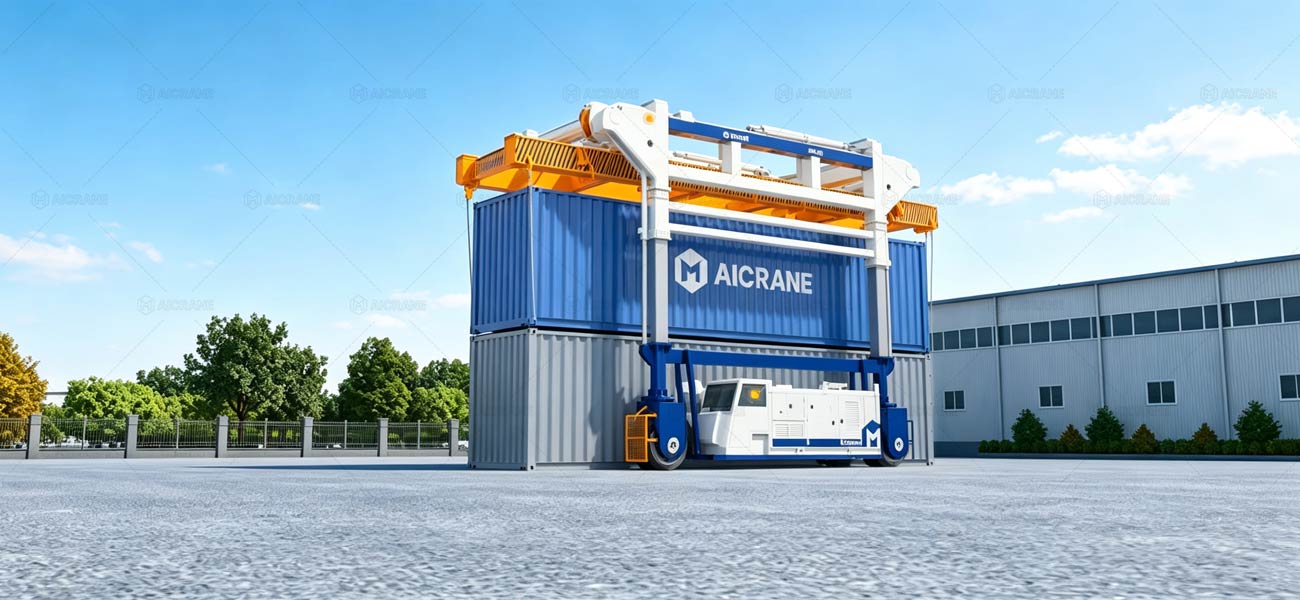

¿Cómo Funciona la Grúa Pórtico de Carretilla?
Esta máquina grúa carretilla pórtico tipo neumático es un producto integrado “mecánico-eléctrico-hidráulico” de alta tecnología. Emplea conducción totalmente hidráulica para el movimiento, cabrestantes eléctricos para la elevación y dirección independiente para cada grupo de ruedas suspendidas a través de un sistema de dirección controlado “electromecánico-hidráulico”.
No importa qué tipo de carretilla pórtico sea, en Aicrane tendremos el equipo adecuado para su proyecto. Debido a que contamos con ingenieros de diseño de productos profesionales, podemos brindarle soluciones personalizadas según sus necesidades específicas.
Proporciona las Soluciones Personalizadas según Sus Necesidades
Las carretillas pórtico son máquinas versátiles que se utilizan para transportar y apilar cargas pesadas de manera eficiente. Sin embargo, los requisitos de cada negocio pueden diferir significativamente, dependiendo de factores como el tipo y tamaño de la carga, el espacio disponible y los requisitos operativos. Aicrane reconoce estas diversas necesidades y ofrece un servicio de diseño de esquema personalizado para garantizar que nuestras grúas pórtico se alineen perfectamente con sus requisitos específicos.
- 1. Análisis de necesidades: Primero, los consultores de ventas de Aicrane trabajan estrechamente con los clientes para comprender sus necesidades específicas y escenarios de aplicación. Esto incluye detalles sobre la capacidad de carga del polipasto de viga, el rango de operación, las condiciones ambientales, los requisitos operativos y los estándares de seguridad.
- 2. Etapa de diseño: En base a las necesidades del cliente, nuestros ingenieros de Aicrane comenzaron a diseñar la máquina carretilla pórtico tipo neumático. Esta etapa cubre el diseño de ingeniería del diseño estructural, el sistema de elevación, el sistema de control, el sistema eléctrico, etc. de la máquina, y proporciona a los clientes dibujos detallados del diseño del producto.
- 3. Discusión técnica y confirmación: los ingenieros de Aicrane llevan a cabo discusiones detalladas con los clientes sobre los detalles técnicos propuestos por el diseño y realizan ajustes basados en la retroalimentación hasta que se alcanza un consenso y se obtiene la confirmación formal del cliente.
Algunos casos de carretillas pórtico en venta
Dos carretillas pórtico de 800 toneladas para vigas prefabricadas
En el centro de las operaciones del patio de prefabricados se encuentran dos carretillas pórtico de 800 toneladas, que trabajan en conjunto para transportar vigas prefabricadas de 1600 toneladas desde el área de fabricación de vigas hasta las estaciones de almacenamiento y elevación de vigas.
Con una luz de 23 metros, estas máquinas pueden alcanzar una altura de elevación de 11 metros sobre el suelo. Superan de manera eficiente pendientes de hasta ±2%, lo que garantiza un movimiento suave por el jardín. Estas grúas carretilla pórtico utilizan dirección independiente impulsada por cilindro hidráulico y propulsión hidráulica de neumáticos para una maniobrabilidad precisa.
Grúa carretilla pórtico de 180 toneladas para la colocación del segmento del puente
Cuando se trata de instalar segmentos de puente prefabricados a lo largo de la línea, una carretilla pórtico especializado de 180 toneladas ocupa un lugar central. Con una luz de 18 metros y una altura de elevación de 15 metros, esta máquina está diseñada para ofrecer precisión. Destaca por levantar segmentos prefabricados de vehículos de transporte, transportarlos a lo largo de la línea y posicionarlos y alinearlos con precisión durante la instalación.
Grúa pórtico sobre ruedas especializada de 100 toneladas para la construcción de túneles
Esta grúa pórtico de carretilla de 100 toneladas está especialmente diseñada para afrontar los desafíos únicos de la instalación de techos de túneles. La construcción de túneles suele realizarse en espacios reducidos, por lo que es fundamental que los equipos sean maniobrables.
Las especificaciones de la grúa carretilla pórtico de 100 toneladas incluyen: capacidad de elevación nominal de 100 toneladas, luz de 18 m, altura de elevación (desde el suelo hasta la parte superior de la viga cajón) 15 m, dirección independiente impulsada por cilindros hidráulicos, neumáticos de accionamiento hidráulico, capacidad para subir pendientes ± 2%, número de suspensión hidráulica 8.
Características de Aplicación de Grúa Carretilla Pórtico
El uso de una grúa pórtico ofrece varias ventajas, especialmente en escenarios que involucran operaciones de elevación, transporte y logística de objetos pesados. Estas son algunas de las ventajas clave de utilizar una grúa pórtico:
- 1. Alta capacidad de carga: el elevador de vigas es capaz de manejar una gran cantidad de objetos pesados y su capacidad de carga se puede personalizar según sea necesario.
- 2. Amplio rango de trabajo: dado que la viga se extiende entre las columnas, el polipasto de viga tiene un amplio rango de trabajo y puede cubrir un área de trabajo grande.
- 3. Control preciso: Las máquinas elevadoras de vigas suelen estar equipadas con sofisticados sistemas de control que permiten a los operadores controlar con precisión la posición y la trayectoria de movimiento de la carga.
- 4. Versatilidad: El polipasto de vigas puede equiparse con diferentes tipos de equipos de elevación, como ganchos electromagnéticos, abrazaderas o eslingas, para adaptarse a diferentes objetos y aplicaciones.
- 5. Adaptarse a diferentes entornos: el polipasto de viga puede diseñarse para uso en interiores o exteriores y tiene la capacidad de adaptarse a diversas condiciones climáticas y entornos.
Elija Aicrane Como Su Fabricante de Carretillas Pórtico
Al elegir un fabricante de carretillas pórtico, la selección es fundamental para la eficiencia y el éxito de su operación. En Aicrane, nos enorgullecemos de ser más que un simple fabricante de carretillas pórtico; Somos su socio de confianza en el manejo de materiales.
En cuanto al costo y precio de una carretilla pórtico, depende principalmente de los siguientes factores: peso de elevación, luz, altura de elevación, suministro de energía, entorno de trabajo real y otros requisitos especiales. Las carretillas pórtico son productos hechos a medida y sus costos varían según los requisitos y especificaciones de cada cliente. Entonces, si desea obtener un presupuesto, envíenos la información principal y le proporcionaremos una cotización rápida.
